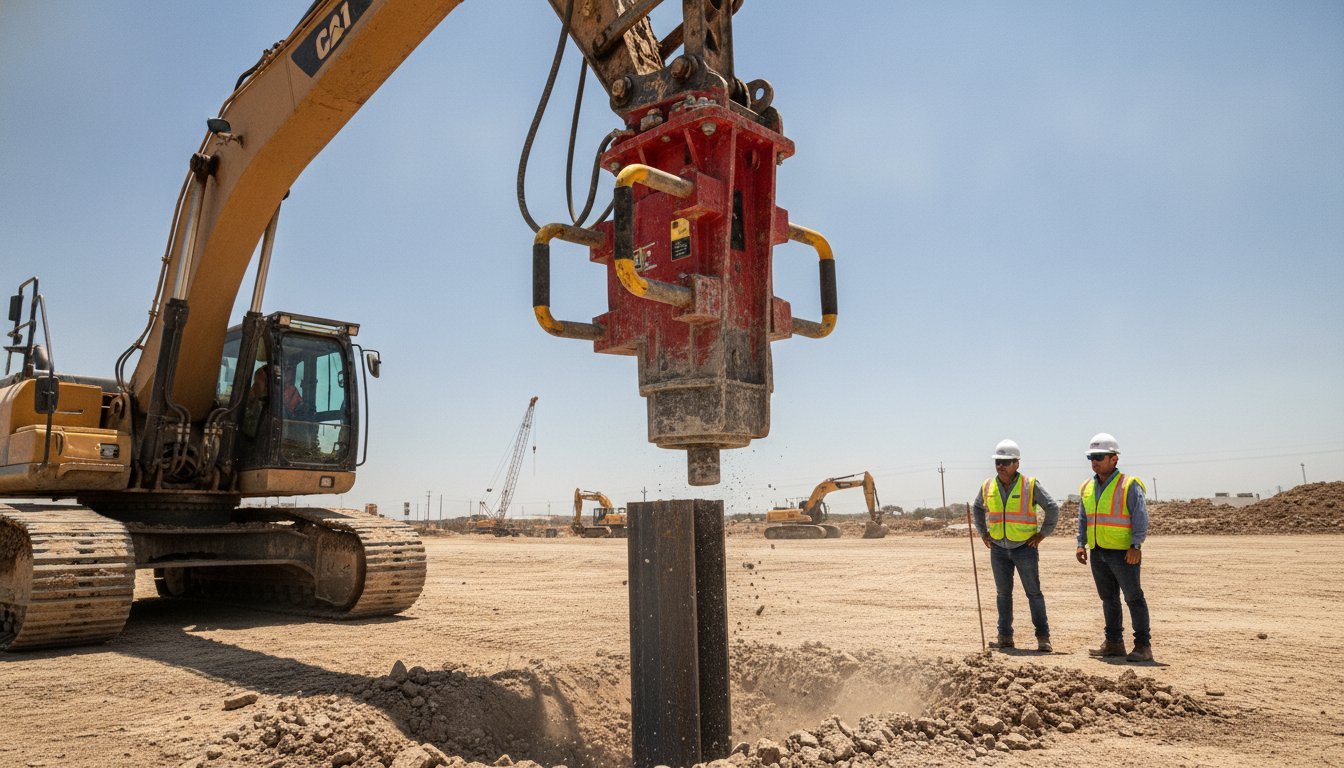

La extracción de tablestacas con vibrohincador no es simplemente el proceso inverso del hincado; es una operación de ingeniería de precisión que requiere dominar la frecuencia de resonancia para licuar el suelo y vencer la resistencia por fricción. Muchos responsables de obra enfrentan el desafío de recuperar perfiles que parecen soldados al terreno tras largos periodos de exposición, lo que suele derivar en daños irreparables en los candados o un desgaste excesivo de la maquinaria. Entendemos que la eficiencia en el retiro de estos elementos es crítica para mantener la rentabilidad y el flujo logístico en sus proyectos de infraestructura.
Usted busca maximizar la vida útil de su inventario metálico y reducir el tiempo de permanencia de los equipos en el sitio de obra. En esta guía técnica completa para 2026, aprenderá a optimizar la recuperación de sus perfiles mediante el uso estratégico de tecnología vibratoria, lo que le permitirá reducir costos operativos de forma drástica. Analizaremos los criterios técnicos para seleccionar el Martillo Vibratorio Hidráulico ideal según la estratigrafía, las maniobras para garantizar la seguridad del personal bajo la normativa NOM-031-STPS-2011 y los métodos para asegurar que la totalidad de las tablestacas queden disponibles para su reutilización inmediata sin comprometer su integridad estructural.
Puntos Clave
- Descubra cómo la extracción de tablestacas con vibrohincador utiliza la frecuencia de resonancia para anular la fricción lateral del suelo y recuperar perfiles sin daños estructurales.
- Aprenda a calcular el balance óptimo entre la amplitud de vibración y la fuerza de tracción (line pull) para garantizar un retiro eficiente en diversos tipos de estratigrafía.
- Identifique los criterios técnicos para seleccionar entre un vibrohincador para excavadora o unidades suspendidas según la profundidad y el peso de los elementos metálicos.
- Domine el procedimiento paso a paso para asegurar una alineación vertical perfecta, evitando esfuerzos cortantes que comprometan la seguridad de la maniobra.
- Optimice la operatividad de sus proyectos en México mediante el respaldo técnico especializado y el uso de refacciones originales que aseguran la continuidad de su maquinaria.

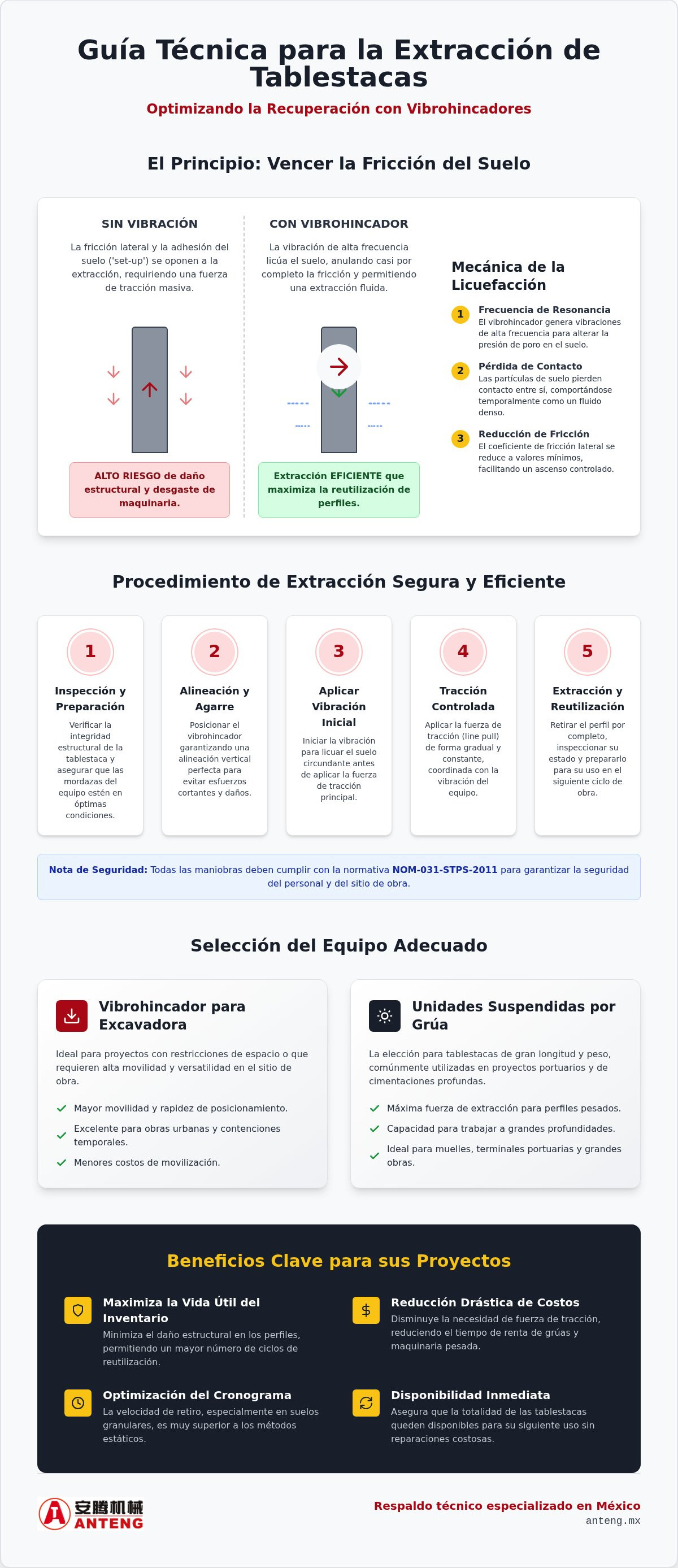

Fundamentos de la extracción de tablestacas con tecnología vibratoria
La extracción de tablestacas con vibrohincador representa un pilar crítico en la ingeniería de cimentaciones profundas moderna. Este proceso utiliza vibraciones de alta frecuencia generadas por masas excéntricas para anular la fricción entre el suelo y el acero. En proyectos de infraestructura en México, como la construcción de muelles, terminales portuarias o contenciones temporales para excavaciones urbanas, la recuperación de estos elementos es vital para la viabilidad financiera. Según la definición de tablestacas, estos perfiles están diseñados para resistir empujes laterales, pero su valor económico real reside en su capacidad de reutilización en múltiples ciclos de obra.
A diferencia del hincado, que se basa en la compresión y el desplazamiento del suelo para alcanzar la profundidad de diseño, la extracción trabaja bajo principios de tensión y tracción. El equipo debe vencer no solo el peso propio del perfil metálico, sino también la adhesión acumulada tras periodos prolongados de permanencia en el terreno. Sin la tecnología vibratoria adecuada, las fuerzas de tracción requeridas podrían exceder la capacidad de carga de las grúas convencionales o, peor aún, dañar irreparablemente los candados de unión, dejando el material inservible para futuros proyectos.
¿Por qué preferir un vibrohincador sobre métodos estáticos?
Los métodos estáticos, como el uso de gatos hidráulicos o la tracción simple por cable, suelen ser ineficientes en suelos densos o cohesivos. Un vibrohincador reduce drásticamente la fuerza de tracción necesaria mediante la licuefacción localizada del terreno. Esta técnica minimiza el daño estructural en los perfiles, lo que permite extender su ciclo de vida útil significativamente. En términos operativos, la velocidad de retiro en suelos granulares es muy superior, optimizando el cronograma de obra y reduciendo los costos por renta de maquinaria pesada.
Principios de la licuefacción del suelo por vibración
La eficacia de un martillo vibratorio hidráulico reside en su capacidad para alterar la presión de poro en el suelo circundante. Al aplicar vibraciones constantes, las partículas de suelo pierden contacto entre sí, comportándose temporalmente como un fluido denso. Este fenómeno reduce el coeficiente de fricción lateral a valores mínimos, facilitando el ascenso del perfil de manera fluida y controlada. El momento excéntrico, definido como el producto de la masa de las pesas por su distancia al eje de rotación, determina la magnitud de la amplitud necesaria para romper la cohesión del terreno durante la maniobra de extracción.
Mecánica de la extracción: ¿Cómo vence el vibrohincador la fricción del suelo?
La extracción de tablestacas con vibrohincador requiere un análisis riguroso de las fuerzas físicas que interactúan entre el acero y el terreno. A diferencia del hincado, donde la gravedad asiste al proceso, en la extracción el equipo debe superar el peso propio del perfil, la fricción lateral y la adhesión del suelo. Esta última suele incrementarse significativamente con el tiempo de permanencia de la tablestaca en el sitio, un fenómeno conocido como "set-up" o endurecimiento del suelo alrededor del elemento hincado. La clave del éxito reside en la amplitud de vibración, que es la distancia vertical que recorre la tablestaca en cada ciclo, permitiendo romper la unión mecánica entre el metal y las partículas de tierra.
Para que esta maniobra sea efectiva, el sistema hidráulico debe operar con una precisión absoluta. El Power Pack Hidráulico juega un rol fundamental al suministrar el flujo necesario para mantener una presión constante en las mordazas. Si la presión de agarre disminuye, se producen deslizamientos que generan calor excesivo y daños en la cabeza del perfil. Una gestión adecuada de la tecnología de vibrohincado asegura que la energía se transmita íntegramente a la tablestaca, facilitando su ascenso controlado.
Cálculo de la fuerza de extracción necesaria
Determinar la capacidad de tracción o line pull es vital para no comprometer la integridad de la maquinaria. La resistencia total depende del área de contacto y la cohesión del suelo. Es indispensable calcular un margen de seguridad que evite exceder el límite elástico de los candados de la tablestaca. Si se aplica una fuerza de tracción excesiva sin la vibración adecuada, los candados pueden deformarse o romperse. Para dimensionar correctamente su proyecto, la asesoría técnica de Anteng permite seleccionar la configuración exacta basada en tablas de rendimiento que cruzan torque, frecuencia y tipo de terreno.
Gestión de la resonancia y frecuencias críticas
La extracción de tablestacas con vibrohincador en zonas urbanas exige un control estricto de las frecuencias para proteger estructuras colindantes. Al iniciar la extracción, el equipo atraviesa una fase de baja frecuencia que puede entrar en resonancia con los cimientos vecinos. El uso de vibrohincadores de alta frecuencia minimiza este riesgo al operar por encima de las frecuencias naturales del suelo. Durante la fase inicial de despegue, se recomienda ajustar la potencia de forma progresiva hasta que el perfil comience su movimiento ascendente, reduciendo así la propagación de ondas sísmicas no deseadas en el entorno de la obra.
Selección del equipo: Vibrohincador para excavadora vs. unidades suspendidas
La rentabilidad de un proyecto de cimentación depende directamente de la compatibilidad entre la maquinaria y el desafío geotécnico. Para la extracción de tablestacas con vibrohincador, la decisión técnica se divide principalmente en dos categorías: equipos montados en el brazo de una excavadora y unidades suspendidas por grúa. Los criterios fundamentales para esta elección incluyen la profundidad de hincado, el peso del perfil metálico y las restricciones físicas del entorno. Ignorar estas variables puede resultar en una selección insuficiente que no logre vencer la fricción lateral o, en el extremo opuesto, en un sobrecosto operativo innecesario por el uso de maquinaria sobredimensionada.
Ventajas del vibrohincador para excavadora en extracción
El Vibratorio para Excavadora destaca por su independencia logística. Al utilizar el sistema hidráulico de la propia máquina, no requiere el despliegue de grúas auxiliares ni de un Power Pack Hidráulico externo, lo que reduce los costos de movilización. Su diseño compacto permite maniobrar en espacios reducidos, como pasos a desnivel o zonas urbanas densas, donde el despliegue de una grúa de celosía resulta inviable. Además, el operador tiene un control visual directo y preciso sobre la mordaza, lo que facilita el alineamiento vertical y minimiza el riesgo de dañar el cabezal de la tablestaca durante el proceso de sujeción.
- Movilidad superior: Capacidad de desplazarse rápidamente entre diferentes puntos de extracción en el sitio.
- Versatilidad: Compatibilidad con diversos Accesorios para Excavadora que permiten realizar tareas complementarias de limpieza de área.
- Eficiencia en perfiles cortos: Ideal para tablestacas de hasta 12 metros en suelos de densidad media.
Vibrohincadores suspendidos: potencia para grandes profundidades
Cuando la longitud de la tablestaca supera los 15 metros o el suelo presenta una resistencia al corte elevada, los martillos suspendidos son la opción mandatoria. Estos sistemas requieren un Power Pack Hidráulico externo para suministrar el caudal necesario que mantenga la frecuencia de vibración bajo cargas pesadas. Su configuración de mordazas múltiples permite sujetar perfiles en Z o perfiles combinados de gran envergadura, distribuyendo la fuerza de tracción de manera uniforme para evitar deformaciones estructurales en el acero.
En términos de desempeño, un vibrohincador para excavadora estándar ofrece una fuerza centrífuga que suele oscilar entre los 200 y 600 kN, mientras que las unidades suspendidas industriales alcanzan capacidades superiores a los 2,500 kN, proporcionando la energía necesaria para la extracción de tablestacas con vibrohincador en estratos de alta densidad. Contar con el soporte técnico y refacciones originales de Anteng México asegura que, independientemente del equipo seleccionado, la operatividad se mantenga constante durante toda la fase de recuperación de materiales.
Procedimiento paso a paso para una extracción segura y eficiente
La ejecución técnica de la extracción de tablestacas con vibrohincador requiere una secuencia lógica diseñada para proteger la integridad estructural de los perfiles y la vida útil de la maquinaria. Antes de iniciar cualquier movimiento, es imperativo realizar una inspección visual del estado del cabezal de la tablestaca. La acumulación de lodo, óxido o residuos de concreto en la zona de agarre debe eliminarse por completo; una superficie limpia garantiza que las estrías de la mordaza penetren correctamente en el acero, evitando deslizamientos peligrosos bajo altas frecuencias.
Una vez limpia la zona, el operador debe asegurar la mordaza manteniendo una alineación vertical perfecta con el eje del perfil. Cualquier desviación angular genera esfuerzos cortantes que pueden deformar los candados o fracturar el cuerpo de la tablestaca. La fase de "despegue" es el momento más crítico: se debe aplicar la vibración al 100% de su capacidad durante unos segundos antes de iniciar cualquier tracción vertical. Este paso permite que la licuefacción del suelo reduzca la resistencia por fricción, facilitando un ascenso fluido. Solo cuando se observa que el perfil comienza a "flotar" en el terreno, se procede con el izaje continuo y controlado.
Seguridad operativa y control de vibraciones
En cumplimiento con la normativa NOM-031-STPS-2011 para actividades de construcción en México, la seguridad durante la maniobra es prioritaria. Es fundamental establecer protocolos de comunicación claros entre el operador y el señalista mediante radiofrecuencia o señales manuales estandarizadas. El uso de eslingas de seguridad conectadas al Martillo Vibratorio Hidráulico previene caídas accidentales en caso de una pérdida repentina de presión en las mordazas. En entornos urbanos, el monitoreo sísmico en tiempo real permite ajustar la potencia del equipo si las ondas de choque exceden los límites permitidos para las edificaciones colindantes.
Para garantizar que su equipo opere bajo los más altos estándares de seguridad y eficiencia, le recomendamos solicitar la asesoría técnica especializada de Anteng México para la configuración de sus protocolos de izaje.
Mantenimiento de las mordazas (clamps) durante la jornada
El rendimiento en la extracción de tablestacas con vibrohincador disminuye drásticamente si las mordazas presentan desgaste o suciedad. Durante ciclos de extracción intensos, los residuos de suelo granular actúan como abrasivos que liman los insertos de acero de la mordaza. Es necesario realizar limpiezas periódicas con cepillo de alambre y verificar la lubricación de los pernos de articulación cada cuatro horas de operación. Asimismo, una inspección rápida de las mangueras que conectan con el Power Pack Hidráulico permite detectar fugas incipientes que podrían comprometer la presión de cierre, asegurando que la fuerza de agarre se mantenga constante y evite el desprendimiento accidental del perfil durante el izaje final.
Optimización de proyectos en México con equipos Anteng
La eficiencia en la extracción de tablestacas con vibrohincador no depende únicamente de la potencia nominal del equipo, sino del respaldo técnico que garantiza su operatividad continua en el territorio nacional. En Anteng México, entendemos que un día de inactividad en una obra de infraestructura representa pérdidas financieras críticas para el contratista. Nuestra propuesta de valor integra el soporte técnico local con la disponibilidad inmediata de refacciones originales, asegurando que cada Martillo Vibratorio Hidráulico mantenga sus parámetros de diseño originales. Este enfoque reduce la incertidumbre logística y permite a los directores de obra concentrarse en el cumplimiento estricto de los cronogramas nacionales.
El rendimiento energético es otro pilar fundamental de nuestra tecnología aplicada a la cimentación. Los sistemas de control inteligente integrados en el Power Pack Hidráulico ajustan automáticamente las revoluciones del motor y el caudal de la bomba según la resistencia encontrada por el perfil en el terreno. Esta optimización reduce el consumo de combustible de forma significativa en comparación con unidades convencionales que operan a regímenes constantes. Además, nuestro servicio postventa directo de fábrica ofrece inspecciones programadas que garantizan la certificación de seguridad de los equipos antes de iniciar maniobras críticas de izaje en cualquier sitio de obra del país.
Soluciones a medida para infraestructura nacional
La geología del territorio mexicano presenta una heterogeneidad que exige equipos altamente adaptables. Desde los depósitos de arcillas altamente compresibles hasta las formaciones arenosas de las extensas zonas costeras, nuestra asesoría técnica especializada facilita la selección del martillo ideal para cada tipo de suelo. Hemos documentado casos de éxito en la recuperación de muros de contención para proyectos hidráulicos y portuarios donde la versatilidad del Vibratorio para Excavadora permitió operar en espacios confinados sin necesidad de movilizar grúas de gran tonelaje. Ofrecemos opciones de renta con posibilidad de compra, permitiendo que las constructoras validen la eficiencia de la tecnología Anteng antes de realizar una inversión de capital definitiva.
El valor estratégico de las refacciones originales
Mantener un inventario de componentes críticos en México elimina los tiempos de espera por importación que suelen retrasar los proyectos de gran escala. El uso de refacciones originales es vital para conservar la integridad de las 92 patentes que respaldan nuestra tecnología de pilotaje. Los insertos de las mordazas, por ejemplo, están fabricados con aleaciones específicas que maximizan el agarre sin deformar el acero de la tablestaca, factor clave para su posterior reutilización. El mantenimiento especializado no solo previene fallas mecánicas, sino que asegura que la extracción de tablestacas con vibrohincador se realice siempre bajo los estándares internacionales de calidad. Consulte nuestra guía técnica sobre maquinaria pesada para cimentación para obtener detalles adicionales sobre la selección y el cuidado de estos activos estratégicos.
Hacia una recuperación eficiente y rentable de perfiles metálicos
La extracción de tablestacas con vibrohincador representa una fase crítica donde la rentabilidad del proyecto se encuentra en juego. A lo largo de esta guía técnica, hemos establecido que el éxito de la maniobra depende de la gestión precisa de la frecuencia de resonancia y de la selección estratégica entre equipos suspendidos o montados en excavadora. Dominar la mecánica de licuefacción del suelo y asegurar un mantenimiento riguroso de las mordazas hidráulicas permite no solo acelerar los tiempos operativos, sino también garantizar que la totalidad de sus perfiles metálicos queden disponibles para su reutilización inmediata en futuras obras de infraestructura.
Anteng México consolida su posición como aliado estratégico mediante más de 10 años de trayectoria global y la implementación de soluciones con tecnología de vanguardia. Nuestra infraestructura en el país garantiza soporte técnico especializado y la disponibilidad de refacciones originales para entrega inmediata, eliminando los riesgos asociados a paros de obra imprevistos por fallas mecánicas. Al integrar equipos de alta eficiencia con asesoría experta, ustedes aseguran la integridad estructural de sus activos y la seguridad de su personal en cada maniobra de izaje.
Solicite una asesoría técnica para su proyecto de extracción con Anteng México y optimice hoy mismo la capacidad operativa de su próxima cimentación profunda con el respaldo de un fabricante líder.
Preguntas frecuentes sobre la extracción vibratoria de tablestacas
¿Es posible extraer tablestacas que han estado hincadas por más de 5 años?
Sí, es posible, aunque la resistencia por fricción lateral aumenta significativamente con el tiempo debido al endurecimiento del suelo. La extracción de tablestacas con vibrohincador de alta frecuencia es la técnica más efectiva en estos casos, ya que la licuefacción del terreno rompe la adhesión acumulada. Se recomienda iniciar con ciclos de vibración prolongados antes de aplicar tracción vertical para evitar daños estructurales en los candados del perfil metálico.
¿Qué capacidad de grúa necesito para operar un vibrohincador suspendido?
La capacidad de la grúa debe determinarse sumando el peso del martillo, el peso de la tablestaca y la fuerza de tracción máxima requerida. Generalmente, se requiere una grúa con una capacidad nominal de al menos el doble de la carga estática total para operar con seguridad. Es fundamental consultar las tablas de carga y el radio de operación, asegurando que el sistema de izaje soporte la tensión generada durante la fase inicial de despegue.
¿Cómo evitar que la tablestaca se rompa durante la extracción en suelos muy compactos?
Para prevenir fracturas, es indispensable garantizar una alineación vertical perfecta entre la mordaza y el eje del perfil. La aplicación prematura de fuerza de tracción sin la vibración adecuada es la causa principal de roturas en suelos compactos. Ustedes deben verificar que la presión hidráulica en las mordazas sea constante para evitar deslizamientos, y utilizar un Martillo Vibratorio Hidráulico con la amplitud necesaria para licuar el estrato antes de elevar el elemento.
¿Cuál es la diferencia de rendimiento entre un vibrohincador eléctrico e hidráulico?
El Martillo Vibratorio Hidráulico ofrece un torque superior y mayor versatilidad en terrenos difíciles comparado con las unidades eléctricas. Mientras que los martillos eléctricos son valorados por su menor nivel de ruido en zonas urbanas, los sistemas hidráulicos permiten un control más preciso de la frecuencia y la potencia mediante el uso de un Power Pack Hidráulico. Esta capacidad de ajuste es crítica para vencer la resistencia inicial en maniobras complejas de cimentación profunda.
¿Qué mantenimiento diario requiere un vibrohincador para excavadora?
El mantenimiento diario de un Vibratorio para Excavadora se centra en la limpieza profunda de las estrías de la mordaza para asegurar un agarre óptimo. Es necesario inspeccionar visualmente las mangueras hidráulicas en busca de fugas y verificar la lubricación de los puntos de articulación. Estas tareas preventivas, sumadas al uso de refacciones originales, garantizan la continuidad operativa y protegen la inversión del equipo durante jornadas de trabajo intensas en cualquier parte del país.
¿Se pueden extraer perfiles metálicos diferentes a las tablestacas con este equipo?
Sí, estos equipos son sumamente versátiles y pueden extraer pilotes tipo H, tubos de acero y camisas metálicas mediante el uso de mordazas especializadas. La extracción de tablestacas con vibrohincador es solo una de las aplicaciones; al intercambiar los Accesorios para Excavadora, el martillo puede adaptarse a diferentes geometrias de perfiles. Esta flexibilidad convierte a la maquinaria de Anteng México en un activo estratégico para diversos proyectos de infraestructura hidráulica y portuaria a nivel nacional.
¿Cómo influye el uso de un Power Pack en la velocidad de extracción?
El Power Pack Hidráulico es el corazón del sistema y determina la velocidad de extracción al suministrar un flujo constante de aceite a alta presión. Sin una unidad de potencia adecuada, la frecuencia de vibración decae cuando el martillo encuentra resistencia, lo que ralentiza el proceso y aumenta el consumo de combustible. La tecnología de Anteng optimiza este suministro, manteniendo la energía necesaria para que el perfil ascienda de manera continua sin sobrecalentar los componentes hidráulicos.
¿Qué medidas de seguridad son críticas para evitar accidentes con el vibrohincador?
La seguridad operativa requiere el cumplimiento estricto de la norma NOM-031-STPS-2011 y el uso de eslingas de seguridad para prevenir caídas accidentales. Es vital establecer zonas de exclusión y mantener una comunicación clara entre el operador y el señalista en todo momento. Además, la verificación de los sistemas de bloqueo de las mordazas antes de cada izaje es una medida crítica para evitar desprendimientos que pongan en riesgo la integridad del personal en la obra.
